VESA telewizora sprawdzisz w 2 minuty - wyszukaj model + słowo "VESA" w Google lub zmierz cztery tylne otwory taśmą mierniczą. Wynik to para liczb w mm, np. 400×200 - i to właśnie wpisujesz jako kryterium przy wyborze uchwytu.
Zanim kupisz uchwyt ścienny, musisz znać trzy parametry swojego TV: przekątną, wagę i rozstaw VESA. Pierwsze dwa znajdziesz na opakowaniu lub w menu telewizora. VESA wymaga chwili więcej uwagi - ten przewodnik pokazuje jak to zrobić szybko i bezbłędnie.
Spis treści
- Co to jest VESA i dlaczego musisz to sprawdzić przed zakupem uchwytu?
- Jak sprawdzić VESA swojego telewizora - dwa sposoby
- Jaki rozmiar VESA odpowiada danej przekątnej ekranu?
- Jakich śrub używać do mocowania uchwytu w otworach VESA?
- Co zrobić, gdy telewizor nie ma otworów VESA?
- Najczęstsze pytania o standard VESA i uchwyty TV
Co to jest VESA i dlaczego musisz to sprawdzić przed zakupem uchwytu?
VESA to rozstaw czterech otworów montażowych z tyłu telewizora, podawany w milimetrach jako szerokość × wysokość (np. 400×200 mm). Standard opracowała organizacja VESA (Video Electronics Standards Association) i stosują go niemal wszyscy producenci telewizorów na świecie.
Każdy uchwyt ścienny obsługuje określony zakres rozstawów VESA. Jeśli rozstaw otworów Twojego telewizora nie mieści się w zakresie uchwytu - uchwyt fizycznie nie da się zamontować na TV. Dlatego VESA sprawdzasz zanim wybierzesz model uchwytu, nie po.
Jak sprawdzić VESA swojego telewizora - dwa sposoby
Są dwa podejścia: szybsze (bez dotykania telewizora) i pewniejsze (z taśmą mierniczą). Warto zacząć od pierwszego.
Jak sprawdzić VESA w specyfikacji technicznej?
Większość producentów podaje rozstaw VESA wprost w danych technicznych modelu. Wystarczy wyszukać w przeglądarce nazwę modelu telewizora i dopisać "VESA" - np. "Samsung QE55Q80C VESA". Specyfikację znajdziesz też w instrukcji obsługi lub na pudełku od TV.
To metoda na 2 minuty i w większości przypadków w zupełności wystarczy. Pomiar własny przyda się wtedy, gdy specyfikacja jest trudna do znalezienia albo chcesz mieć pewność przed droższym zakupem.
Jak zmierzyć VESA samodzielnie taśmą mierniczą?
Do pomiaru potrzebujesz tylko zwykłej taśmy mierniczej. Mierzysz od środka otworu do środka otworu - najpierw w poziomie, potem w pionie.
- Połóż telewizor ekranem w dół na miękkiej powierzchni (koc, poduszka) - albo poproś kogoś o przytrzymanie TV w pionie, żeby mieć dostęp do tyłu obudowy.

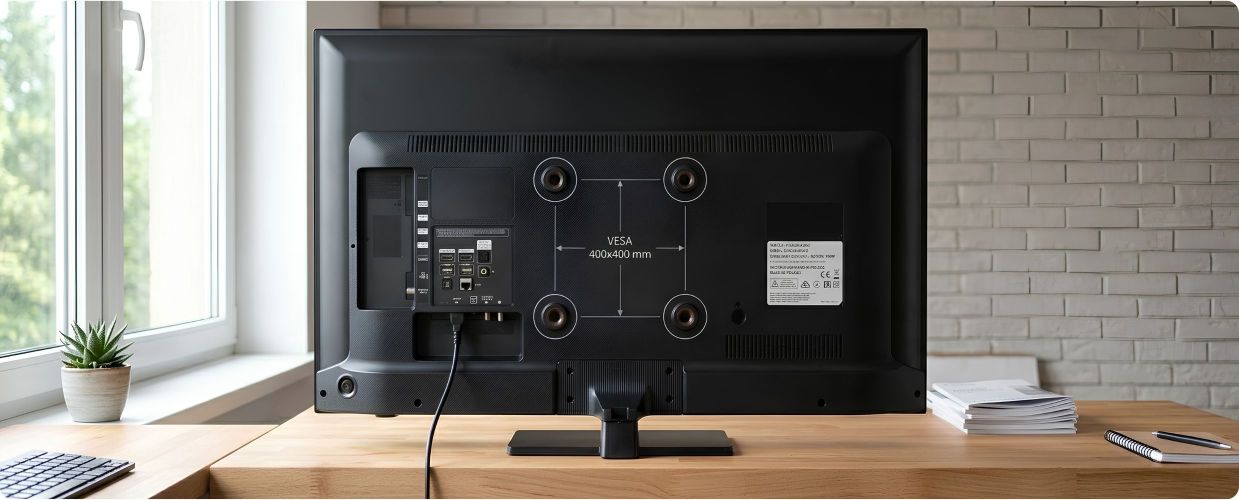

- Znajdź cztery otwory gwintowane na tylnej obudowie - są rozmieszczone symetrycznie, zazwyczaj w okolicach środka lub nieco powyżej środka obudowy.
- Zmierz odległość od środka lewego otworu do środka prawego - zapisz tę liczbę (poziom).
- Zmierz odległość od środka górnego otworu do środka dolnego - zapisz tę liczbę (pion).
- Gotowy wynik to "VESA [poziom]×[pion]", np. VESA 400×200.
Uwaga praktyczna: otwory VESA są zawsze w milimetrach i przyjmują zunifikowane wartości - najczęściej wielokrotności 50 lub 100 (np. 100, 200, 400), z wyjątkiem standardu 75 mm. Jeśli wyszło Ci np. 398 mm - zaokrąglij do 400. Drobne różnice wynikają z dokładności pomiaru, nie z niestandardowego rozstawu.
Jaki rozmiar VESA odpowiada danej przekątnej ekranu?
Rozmiar VESA zazwyczaj rośnie razem z przekątną telewizora, ale producenci mają tu sporą dowolność - nie ma jednego obowiązującego przypisania. Poniższa tabela pokazuje, czego możesz się spodziewać przy danej przekątnej:
| Rozstaw VESA | Typowa przekątna TV |
|---|---|
| 75×75 mm | do ok. 24" |
| 100×100 mm | 32"-40" |
| 200×100 mm / 200×200 mm | 40"-50" |
| 300×200 mm / 400×200 mm | 50"-60" |
| 400×400 mm | 55"-70" |
| 600×400 mm / 700×400 mm | 65"-90" |
| 1000×600 mm | powyżej 85" |
Dwa telewizory 55" różnych marek mogą mieć VESA 200×200 i VESA 400×400 - dlatego nie wystarczy znać przekątną. Zawsze sprawdzaj konkretny model.
Jakich śrub używać do mocowania uchwytu w otworach VESA?
Otwory VESA różnią się średnicą - oznaczaną jako M4, M6 lub M8, gdzie liczba to szerokość otworu w milimetrach. Mniejsze telewizory mają zazwyczaj otwory 4 mm lub 6 mm, większe i cięższe - 8 mm. Nie musisz tego sprawdzać z góry: większość uchwytów ściennych ma w zestawie śruby w kilku rozmiarach. Wkręcasz delikatnie palcem kolejne - ta, która wchodzi płynnie i bez oporu, jest właściwa.
Ważniejsza od gwintu jest długość śruby. Zbyt krótka - nie trzyma. Zbyt długa - uderza w tył matrycy i może ją uszkodzić. Producenci telewizorów podają w instrukcji zalecaną głębokość skręcenia (zazwyczaj 8-12 mm). Dobra wiadomość: większość uchwytów ściennych ma w zestawie kilka długości śrub właśnie po to, żeby dopasować je do konkretnego TV.
Gdy masz już śruby dopasowane do telewizora, kolejne pytanie to rodzaj ściany - beton, cegła i pustaki ceramiczne wymagają różnych łączników. Szczegółowy przewodnik znajdziesz w artykule: Montaż uchwytu TV - do jakich ścian można go powiesić bez problemu?
Co zrobić, gdy telewizor nie ma otworów VESA?
Zdecydowana większość współczesnych telewizorów ma otwory VESA. Wyjątki to głównie starsze i bardzo cienkie konstrukcje. Warto wiedzieć, że popularne telewizory OLED (np. serie LG B, C, G) mają otwory VESA, ale umieszczone bardzo nisko - cała elektronika znajduje się w dolnej części obudowy. W praktyce oznacza to, że telewizor powieszony na standardowym uchwycie może wisieć wyżej niż zakładałeś, a ramiona uchwytu mogą wystawać od dołu ekranu. To nie brak VESA, a specyfika konstrukcji OLED - warto sprawdzić położenie otworów przed wyborem uchwytu.
Jeśli Twój TV faktycznie nie ma otworów VESA, masz dwie opcje. Pierwsza to dedykowany adapter producenta - większość marek oferuje oryginalne adaptery do montażu ściennego dla modeli bez standardowych otworów. Druga to uniwersalne płytki adaptera VESA (np. Vogel's Super Thin ADAPTER) - dokręcasz je do obudowy TV za pomocą opasek lub śrub i uzyskujesz standardowy rozstaw otworów, kompatybilny z dowolnym uchwytem.
Jeśli nie masz pewności czy Twój TV ma VESA - zajrzyj do tyłu obudowy. Cztery otwory gwintowane ułożone w prostokąt to wyraźny znak, że standard jest obecny.
Najczęstsze pytania o standard VESA i uchwyty TV
Co to jest VESA w telewizorze?
VESA to rozstaw czterech otworów montażowych z tyłu telewizora, wyrażony w milimetrach jako szerokość × wysokość, np. 400×200 mm. Standard stworzony przez organizację VESA jest stosowany przez niemal wszystkich producentów TV - dzięki temu jeden uchwyt pasuje do setek różnych modeli.
Jak sprawdzić VESA bez mierzenia?
Wyszukaj nazwę modelu telewizora w przeglądarce i dopisz "VESA" lub "specyfikacja techniczna". Rozstaw VESA znajdziesz w danych technicznych na stronie producenta, w instrukcji obsługi lub na oryginalnym pudełku. To najszybszy sposób - zajmuje około 2 minut.
Czy VESA musi dokładnie pasować do uchwytu?
Tak, ale uchwyty obsługują zakresy, nie jeden konkretny rozmiar. Uchwyt z zakresem VESA 100×100 - 400×400 mm zmieści każdy telewizor, którego rozstaw otworów mieści się w tym przedziale. Wystarczy, że VESA Twojego TV jest mniejsze lub równe maksymalnemu zakresowi uchwytu.
Czy każdy telewizor ma standard VESA?
Prawie każdy. Wyjątkami są wybrane modele OLED z centralnym słupkiem stojaka i niektóre starsze, bardzo cienkie konstrukcje. Jeśli nie masz pewności, sprawdź tył obudowy - cztery otwory gwintowane ułożone w prostokąt to standard VESA.
Jakie śruby kupić do uchwytu TV?
Nie musisz kupować śrub osobno - każdy uchwyt ścienny ma w zestawie komplet śrub w kilku długościach i gwintach (M4, M6, M8). Przed montażem sprawdź w instrukcji telewizora zalecaną głębokość skręcenia i dobierz śrubę, która nie wejdzie głębiej niż producent TV zaleca - zazwyczaj to 8-12 mm.
Jak sprawdzić VESA w Samsung, LG lub Sony?
Wyszukaj model telewizora z dopiskiem "VESA" lub "specyfikacja" na stronie producenta. Samsung podaje VESA w sekcji "Dane techniczne" na samsung.com, LG na lg.com, Sony na sony.pl. Dla starszych modeli sprawdź instrukcję obsługi dostępną na stronie marki jako PDF - rozstaw VESA znajdziesz w tabeli parametrów.
Jakie VESA mają telewizory 55 cali i 65 cali?
Telewizory 55 cali mają najczęściej VESA 200×200 mm lub 400×400 mm, a 65-calowe - 400×400 mm lub 600×400 mm. Te wartości nie są jednak gwarantowane: dwa TV 55 cali różnych marek mogą mieć zupełnie inne VESA. Zawsze sprawdzaj konkretny model przed zakupem uchwytu.
